Выбрать марку насоса секционного ЦНС







Насосы ЦНС, насосы ЦНСГ, насосы ЦНСК, насосы ЦНСМ, насосы ЦНСт - секционные насосы: описание и характеристики.





Насосы ЦНС, насосы ЦНСГ, насосы ЦНСК, насосы ЦНСМ, насосы ЦНСт - секционные насосы

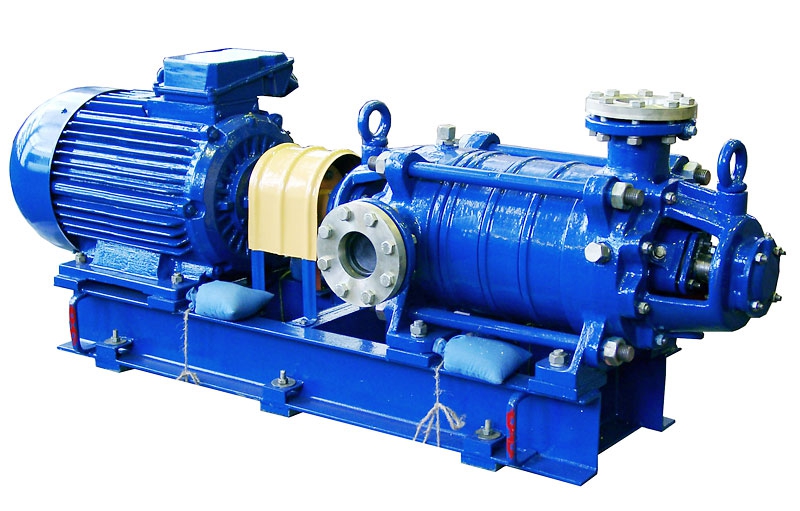

Насосы секционные ЦНС



В зависимости от вида перекачиваемой среды, центробежные насосы ЦНС сегментируются на:

- Насосы ЦНС – осуществляют перекачивание холодной воды, температурный показатель перекачиваемой среды должен находиться в диапазоне от 1 до 45°C;

- Насосы ЦНСГ – предназначены для перекачивания горячей воды с температурным показателем до 105°C;

Насосы ЦНС изготавливаются с диапазоном подач от 13 до 850 м3/час и напором от 44 до 1300 м.вод.ст., модификация ЦНСГ изготавливается с диапазоном подач от 13 до 300 м3/час и напором от 44 до 600 м.вод.ст. По индивидуальному заказу возможна поставка дополнительных типоразмеров быстроходной группы насосов, а именно ЦНС 180-900…1900, ЦНС 500-1000…1300, ЦНС 850-960…1440.



К характеристикам перекачиваемой среды насосами ЦНС (Г) в зависимости от типа насоса предъявляют следующие требования:



• Размер твердых частиц, при микротвердости 1,47 ГПа, должен находится в пределах 0,1-0,2 мм, за исключением насосов ЦНС (Г), для которых данный показатель не должен превышать 10 мм;
• Массовая доля механических примесей в зависимости от типа насоса должна составлять не более 0,1-0,5%. Комплектация уплотнениями:



Уплотнения предназначены для предотвращения утечек жидкости в окружающую среду. В качестве концевых уплотнений вала насосов ЦНС (Г) используются сальниковые и торцевые уплотнения. Наиболее надежными и долговечными являются торцевые уплотнения, т.к. они обеспечивают герметизацию соединения без утечек жидкости в состоянии покоя и малую утечку жидкости при работе уплотнения.



- Насосы ЦНСК – осуществляют перекачивание кислотных сред, температура перекачиваемых кислотных вод должна находиться в диапазоне от 1 до 80°C;
Насосы ЦНСК изготавливаются с диапазоном подач от 60 до 500 м3/час и напором от 66 до 880 м. вод. ст. По индивидуальному заказу возможно изготовление дополнительных типоразмеров.

К характеристикам перекачиваемой среды насосами ЦНСК в зависимости от типа насоса предъявляют следующие требования:
• Размер твердых частиц, при микротвердости 1,47 ГПа, должен находиться в пределах 0,1-0,2 мм;
• Массовая доля механических примесей в зависимости от типа насоса должна составлять не более 0,1-0,2%



- Насосы ЦНСМ – предназначены для опрессовки масляной системы и подачи масла в систему регулирования при пуске и остановке турбогенераторов. В качестве рабочей жидкости, перекачиваемой насосами ЦНСМ, выступает турбинное масло Т22 и схожие с ним по физико-химическим характеристикам масла и среды.

Диапазон рабочих температур от 2°C до 60°C для насосов типов ЦНСМ 105, ЦНСМ 180, ЦНСМ 300 до 55°C), кинематическая вязкость перекачиваемой среды должна находиться в пределах от 2х10-5 м2/сек до 2,5х10-5 м2/сек от 20 до 25 сСт) при температуре масла 50°C), плотность среды 900кг/м3,9 г/см3) при температуре 20°C). Климатическое исполнение насосов и категория размещения: УХЛ4 или УХЛ5.

- Насосы ЦНСНт - предназначены для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 1°C до 45°C (и с температурой до 60°C при условии принудительного охлаждения подшипников насоса) в системах сбора и транспорта нефти внутри промысла.



Плотность перекачиваемой среды должна находиться в диапазоне 700-1050кг/м3, кинематическая вязкость не более 1,5×10-4 м2/сек, давление насыщенных паров не более 665 ГПА. Допустимое содержание газа (объемное) – не более 3%, парафина – не более 20% (наличие сероводорода в перекачиваемой среде не допускается). Обводненность – до 90%. Водородный показатель перекачиваемой среды составляет рH=7-8,5. Массовая доля механических примесей не более 0,2%, размер твердых частиц не более 0,2 мм, микротвердость не более 1,47 ГПа. Климатическое исполнение и категория размещения: УХЛ4, УХЛ5 или У5.

Насосы и агрегаты могут устанавливаться в зонах класса В-Iа ГОСТ Р 51330.9, где в воздухе рабочей зоны возможно образование взрывоопасной смеси категории и группы IIАТ3 согласно ГОСТ Р 51330.11 и ГОСТ Р 51330.19.





Насосы ЦНС секционные - характеристики



Марка насоса Q, м ³/ч H, м N, кВт Частота вращения,
об./мин.
Масса, кг
Насосы ЦНС, ЦНСГ, ЦНСМ, ЦНСт -13
ЦНС 13-70 13 70 11 2950 335
ЦНС 13-105 13 105 11 2950 372
ЦНС 13-140 13 140 15 2950 415
ЦНС 13-175 13 175 18,5 2950 457
ЦНС 13-210 13 210 18,54 2950 494
ЦНС 13-245 13 245 22 2950 549
ЦНС 13-280 13 280 30 2950 575
ЦНС 13-315 13 315 30 2950 612
ЦНС 13-350 13 350 30 2950 649
Насосы ЦНС, ЦНСГ, ЦНСМ, ЦНСт -38
ЦНС 38-44 38 44 11 2950 326
ЦНС 38-66 38 66 15 2950 405
ЦНС 38-88 38 88 18,5 2950 446
ЦНС 38-110 38 110 22 2950 491
ЦНС 38-132 38 132 30 2950 521
ЦНС 38-154 38 154 30 2950 551
ЦНС 38-176 38 176 30 2950 593
ЦНС 38-198 38 198 37 2950 648
ЦНС 38-220 38 220 45 2950 692
Насосы ЦНС, ЦНСГ, ЦНСК, ЦНСМ, ЦНСт -60
ЦНС 60-66 60 66 22 2950 474
ЦНС 60-99 60 99 30 2950 588
ЦНС 60-132 60 132 45 2950 688
ЦНС 60-165 60 165 55 2950 829
ЦНС 60-198 60 198 55 2950 876
ЦНС 60-231 60 231 75 2950 976
ЦНС 60-264 60 264 75 2950 1060
ЦНС 60-297 60 297 75 2950 1112
ЦНС 60-330 60 330 110 2950 1282
Насосы ЦНС, ЦНСГ, ЦНСК, ЦНСМ, ЦНСт -105
ЦНС 105-98 105 98 55 2950 950
ЦНС 105-147 105 147 75 2950 1120
ЦНС 105-196 105 196 110 2950 1186
ЦНС 105-245 105 245 132 2950 1609
ЦНС 105-294 105 294 160 2950 1571
ЦНС 105-343 105 343 160 2950 1635
ЦНС 105-392 105 392 200 2950 1786
ЦНС 105-441 105 441 250 2950 1906
ЦНС 105-490 105 490 250 2950 1971
Насосы ЦНС, ЦНСГ, ЦНСК, ЦНСМ, ЦНСт -180
ЦНС 180-85 180 85 75 - -
ЦНС 180-128 180 128 110 - -
ЦНС 180-170 180 170 132 - -
ЦНС 180-212 180 212 160 - -
ЦНС 180-255 180 255 200 - -
ЦНС 180-297 180 297 250 - -
ЦНС 180-340 180 340 250 - -
ЦНС 180-383 180 383 315 - -
ЦНС 180-425 180 425 315 - -
ЦНС 180-500 180 500 500 - -
ЦНС 180-600 180 600 500 - -
ЦНС 180-700 180 700 630 - -
ЦНС 180-800 180 800 630 - -
ЦНС 180-900 180 900 800 - -
Насосы ЦНС, ЦНСГ, ЦНСК, ЦНСМ, ЦНСт -300
ЦНС 300-120 300 120 160 - -
ЦНС 300-180 300 180 250 - -
ЦНС 300-240 300 240 320 - -
ЦНС 300-300 300 300 400 - -
ЦНС 300-360 300 360 500 - -
ЦНС 300-420 300 420 500 - -
ЦНС 300-480 300 480 630 - -
ЦНС 300-540 300 540 800 - -
ЦНС 300-600 300 600 800 - -
ЦНС 300-650 300 650 800 - -
ЦНС 300-780 300 780 1000 - -
ЦНС 300-910 300 910 1250 - -
ЦНС 300-1040 300 1040 1250 - -
