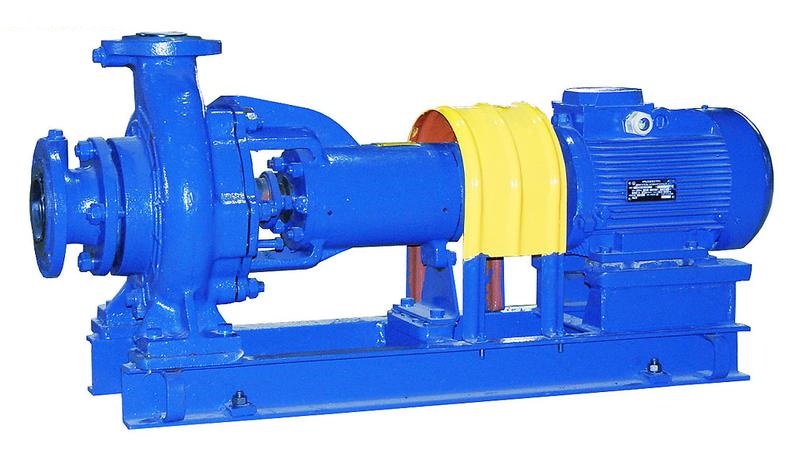

Фекальный насос СМ



Фекальные насосы типа СМ предназначены для перекачивания бытовых и промышленных загрязненных жидкостей с водородным показателем (рН) от 6 до 8,5, плотностью до 1100 кг/м3, кинематической вязкостью не более 1*10-6м/с, температурой до 363К (900С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 5 мм и микротверодстью не более 9000 МПа.

Агрегаты являются восстанавливаемыми, относятся к группе изделий 2, виду 1 ГОСТ 27.003-83.



Насосы фекальные СМ, входящие в агрегат, изготавливаются по материалу проточной части из серого чугуна по ГОСТ 1412-85, по виду уплотнения вала с сальниковым (С) и торцово-сальниковым уплотнением (ТСУ).

Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных помещений (Е). Класс помещений В-1а и ниже по ПУЭ, издание шестое. Агрегаты изготавливаются в климатическом исполнении УХЛ и 0 категории 4 по ГОСТ 15150-69.

Структурная схема условного обозначения агрегата следующая:

Фекальный насос СМ 150-125-315/4а-С-Е-УХЛ4 ТУ 26-06-1490-84, где:

СМ – тип агрегата – СМ (сточно-массный);
150 – диаметр входного патрубка в мм;
125 – диаметр выходного патрубка в мм;
315 – диаметр рабочего колеса в мм;
а – обозначение обточки рабочего колеса, обеспечивающего работу насоса в средней или нижней части поля, буквами соответственно «а» и «б»;
4 – условное обозначение частоты вращения вала:
2 – при частоте вращения 3000 об/мин;
4 – при частоте вращения 1450 об/мин;
6 – при частоте вращения 960 об/мин;
8 – при частоте вращения 730 об/мин;

С - обозначение исполнения вала с сальниковым (С) и торцово-сальниковым уплотнением (ТСУ);
Е – обозначение взрывобезопасного исполнения (Е – для взрывоопасных и пожароопасных помещений);
УХЛ4 – обозначение по климатическому исполнению и категории размещения;
ТУ 26-06-1490-84 – обозначение настоящих технических условий.



Насосы фекальные СМ - характеристики

Типоразмер
агрегата
Подача
м3/час
Напор , м Мощность
эл.двиг., кВт
Частота вращения, об/мин Допускаемый кавитац. запас, м
СМ 80-50-200/2 50 50 18,5 2900 6
СМ 80-50-200/2а 45 42 15
СМ 80-50-200/2б 40 35 11
СМ 80-50-200/4 25 12,5 4 1450 5
СМ 80-50-200/4а 22 10,5 3
СМ 80-50-200/4б 20 9 2,2
СМ 100-65-200/2 100 52 37 2900
СМ 100-65-200/2а 86 42 30
СМ 100-65-200/2б 75 32 22
СМ 100-65-200/4 62,5 12 5,5 1450 3
СМ 100-65-200/4а 55 9 4
СМ 100-65-200/4б 50 7,5 3
СМ 100-65-250/2 100 80 45 2900 3,5
СМ 100-65-250/2а 95 62 37
СМ 100-65-250/2б 90 44 30
СМ 100-65-250/4 50 20 7,5 1450 5
СМ 100-65-250/4а 47 16,5 5,5
СМ 100-65-250/4б 44 13,5 5,5
СМ 125-80-315/4 80 32 22 4
СМ 125-80-315/4а 72,5 26 18,5
СМ 125-80-315/4б 65 20 15
СМ 150-125-315/4 200 32 45
СМ 150-125-315/4а 175 26,5 37
СМ 150-125-315/4б 145 20,5 30
СМ 150-125-315/6 136 14 15 960
СМ 150-125-315/6а 120 10,5 11
СМ 150-125-315/6б 100 8,5 7,5



Насосы фекальные СД, СДВ



Насосы фекальные для сточных жидкостей типа СД предназначены для перекачивания бытовых, промышленных и сточных вод и других загрязненных жидкостей с водородным показателем (рН) от 6 до 8,5, кинематической вязкостью не более 1*10-6 м²/с плотностью до 1050 кг/м³,температурой до 353К (80°С) с содержанием абразивных частиц по объему не более 1%, размером до 5 мм и микротверодстью не более 9000 МПа.

Климатическое исполнение фекального насоса - УХЛ, категория размещения при эксплуатации - 4 по ГОСТ 15.150-69. Фекальный насос может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1. Значение букв и цифр в условном обозначении электронасосного агрегата (насоса):
СД  - фекальный центробежный горизонтальный;
СДВ - фекальный центробежный вертикальный;
СДП - фекальный центробежный полупогружной;

первое число  - подача  в м ³/час;
второе число  - напор    в м;
индексы а и б - агрегаты с уменьшенными по диаметру рабочими колесами;
УХЛ -    климатическое исполнение;
4   -    категория размещения агрегата при эксплуатации. Пример условного обозначения агрегата типа СД горизонтального одноступенчатого с подачей  800 м ³/час, напором 32 м, климатического исполнения УХЛ4: Агрегат СД 800/32 - УХЛ4 ТУ 26-06-1354-82.
То же, агрегата уменьшенным по внешнему диаметру рабочим колесом: Агрегат СД 800/32а – УХЛ4 ТУ 26-06-1354-82.





Насосы фекальные СД, СДВ - характеристики

Типоразмер насоса Подача,
м ³/час
Напор, м.в.ст. Мощность приводного эл.дв., кВт Вес, кг агрегата
СД16/25 16 25 4 135
СД16/25а 14 20 3 130
СД16/25б 13 17 3 130
СД25/14 25 14 3 -
СД25/14а 22 12 2,2 -
СД25/14б 20 9,7 2,2 -
СД50/10 50 10 4 -
СД50/10а 45 8,3 3 -
СД50/10б 40 7 3 -
СД50/56 50 56 22 290
СД50/56а 44 46 18,5 275
СД50/56б 40 39 15 225
СД80/18 80 18 11 270
СД80/18а 70 15 7,5 255
СД80/18б 63 13 7,5 255
СДВ80/18 80 18 11 360
СДВ80/18а 70 15 7,5 345
СДВ80/18б 63 13 7,5 345
СД80/32 80 32 18,5 365
СД80/32а 68 26 15 340
СД80/32б 62 22 11 295
СД100/40 100 40 30 300
СД100/40а 90 33 22 295
СД100/40б 80 28 18,5 290
СД160/10 160 10 11 -
СД160/10а 145 8,3 11 -
СД160/10б 135 7 7,5 -
СД160/45 160 45 37 745
СД160/45а 144 36 30 665
СД160/45б 128 30 22 645
СДВ160/45 160 45 37 960
СДВ160/45а 144 36 30 860
СДВ160/45б 128 30 22 835
СД250/22,5 250 22,5 37 725
СД250/22,5а 225 18,5 30 625
СД250/22,5б 206 16 22 600
СДВ250/22,5 250 22,5 37 960
СДВ250/22,5а 225 18,5 30 860
СДВ250/22,5б 206 16 22 835
СД450/22,5 450 22,5 75 1455
СД450/22,5а 400 18,5 55 1400
СД450/22,5б 360 16 45 1380
СД450/56 450 56 132 1755
СД450/56а 430 48 110 1705
СД450/56б 370 39 90 1685
СД800/32 800 32 160 2445
СД800/32а 720 26,5 132 2225
СД800/32б 580 22,5 110 2185
