Выбрать марку насоса химического Х, АХ, АХП







Насосы химические - насосы Х, насосы АХ, насосы погружные АХП: описание и характеристики.





Насосы химические - насосы Х, насосы АХ, насосы АХП

Назначение.

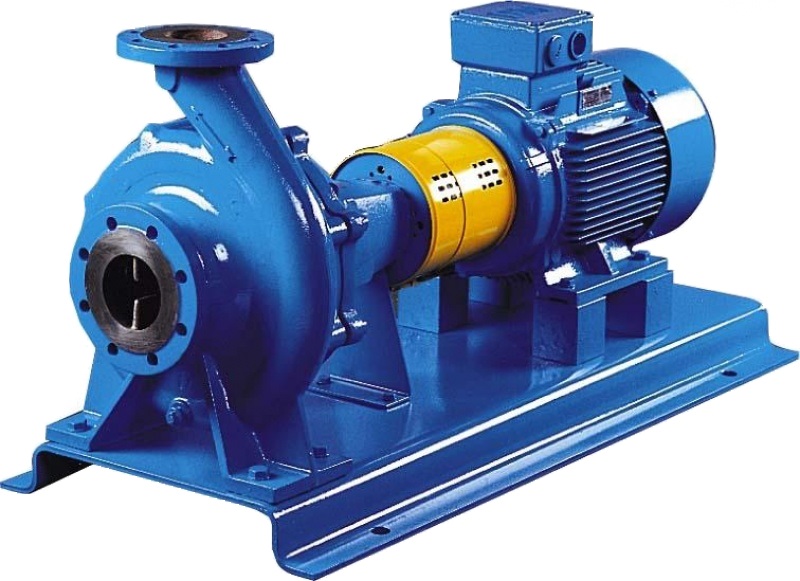

Насос химический Х, насос химический АХ, насос химический погружной АХП - агрегат электронасосный центробежный унифицированного ряда в исполнении «К», «Е», «И», «А», «Д», «М» предназначается для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м ³ и содержащих твердые включения в количестве не более 0,1% по объему с размером частиц не более 0,2 мм, для которых скорость проникновения коррозии материала проточной части не превышает 0,1 мм/год.



Насосы химические изготовляются в климатическом исполнении «У» категории размещения 2 по ГОСТ 15150- 69 для насосов с условным обозначением по материалу К, Е, И, А, М и климатического исполнения «УХЛ» категории размещения 4 для насосов с условным обозначением по материалу Д, и пригодны для работы, как в закрытых помещениях, так и вне помещений.

Насосы изготовляются в общепромышленном исполнении. Насосы с проточными частями из материалов «К», «Е», «И», «А», «М» могут изготовляться во взрывобезопасном исполнении.

Необходимость работы во взрывоопасных или пожароопасных условиях должна быть оговорена при заказе насосного оборудования.

Условное обозначение насосов принято в соответствии с ГОСТ 10168.1-85.

Например: насос химический Х80-50-200К-55-У2, где:
X - химический консольный (Х - закрытое рабочее колесо, АХ - открытое рабочее колесо, АХП - насос химический погружной)
80 - диаметр входного патрубка в мм;
50 - диаметр выходного патрубка в мм;
200 - номинальный диаметр рабочего колеса в мм;
К - условное обозначение материала деталей проточной части (сталь 12Х18Н9ТЛ);
55 - вид уплотнения вала (тип Т153/153.1)
У2 - климатическое исполнение и категория размещения насосов из материала К, Е, И, А, М, а для насосов из материала Д — УХЛ4.
Указанный насос химический для взрывоопасных и пожароопасных производств имеет обозначение XЕ80-50-200К-55-У2, где Е — конструктивное исполнение для взрывоопасных и пожарных производств.
Этот же химический насос с первой обточкой рабочего колеса имеет условное обозначение Х80-50-200а-К-55-У2, а с уплотнением вала двойной мягкий сальник Х80-50-200а-СД-У2.





Пределы температуры перекачиваемой жидкости в зависимости от исполнения

Материал деталей проточной части Условное обозначение материала Температура перекачивае­мой жидкости, °С
Хромоникелевая сталь марки 12Х18Н9ТЛ К От -40° до +120° С
Хромоникелемолибденовая сталь марки 12Х18Н12МЗТЛ Е
Хромоникельмолибденомеднистая сталь марки 07ХН25МДТЛ И
Углеродистая сталь марки 25Л А От -40° до +90° С
Хромистый чугун марки ЧХ28 Д От 0° до +90° С
Хромоникелькремнистая сталь марки 16Х18Н12С4ТЮЛ М От -40° до +120° С



Насосы химические Х

Типоразмер насоса Подача,
м ³/ч
Напор, м Частота вращ.,  c -1 (об./мин.) Допускаемый кавитац. запас, м, не более Мощность, потребляемая насосом, кВт КПД насоса
Х50-32-125 12,5 20 48(2900) 3,5 1,4 50
Х50-32-125а 10,5 14 48(2900) 3,5 1 50
Х50-32-125б 10 12,5 48(2900) 3,5 0,7 50
Х50-32-250 12,5 80 48 (2900) 3,5 9,4 29
Х50-32-250а 11,5 67 48 (2900) 3,5 7,2 29
Х50-32-250б 10,5 55 48 (2900) 3,5 6 29
Х65-50-125 25 20 48 (2900) 4 2,1 62
Х65-50-125а 23 17 48 (2900) 4 1,8 62
Х65-50-125б 20 12,5 48 (2900) 4 1,3 62
Х65-50-160 25 32 48 (2900) 4 3,8 58
Х65-50-160а 22,5 26 48 (2900) 4 2,8 58
Х80-65-160 50 32 48 (2900) 4,5 7 62
Х80-65-160а 45 26 48 (2900) 4,5 5 62
Х80-65-160б 42 20 48 (2900) 4,5 3,7 62
Х80-50-200 50 50 48 (2900) 4,5 10,6 64
Х80-50-200а 45 40 48 (2900) 4,5 8 64
Х80-50-250 50 80 48 (2900) 4,5 19,1 64
Х80-50-250а 45 67 48 (2900) 4,5 13 64
Х100-80-160 100 32 48 (2900) 5 12,8 70
Х100-80-160а 90 26 48 (2900) 5 8,5 70
Х100-80-160б 80 20 48 (2900) 5 6,2 70
Х100-65-200 100 50 48 (2900) 5 19 72
Х100-65-200а 90 40 48 (2900) 5 13,6 72
Х100-65-250 100 80 48 (2900) 5 32,5 67
Х100-65-250а 90 67 48 (2900) 5 23,5 67
Х100-65-315 100 125 48 (2900) 5 63 55
Х100-65-315а 90 105 48 (2900) 5 48 55
Х150-125-315 200 32 24 (1450) 4,5 28 73
Х150-125-315а 180 26 24 (1450) 4,5 19 73
Х150-125-400 200 50 24 (1450) 4,5 45 68
Х150-125-400а 180 40 24 (1450) 4,5 29 68
Х200-150-315 315 32 24 (1450) 5 34,8 78
Х200-150-315а 290 26 24 (1450) 5 26,7 78



Насосы химические АХ

Типоразмер
насоса
Подача,
м ³/ч
Напор, м Частота вращ.,  c -1 (об./мин.) Допускаем.
кавитацион. запас,
м,
не более
Мощность,
потребляемая
насосом,
кВт
АХ40-25-160 6,3 32 48 (2900) 3 1,6
АХ40-25-160а 6 25 48 (2900) 3 1,2
АХ40-25-160б 5 20 48 (2900) 3 0,9
АХ50-32-160 12,5 32 48 (2900) 3,5 2,6
АХ50-32-160а 11,5 25 48 (2900) 3,5 1,96
АХ50-32-160б 10 20 48 (2900) 3,5 1,36
АХ50-32-200 12,5 50 48 (2900) 3,5 5,3
АХ50-32-200а 11,5 40 48 (2900) 3,5 4
АХ50-32-200б 10 32 48 (2900) 3,5 2,9
АХ65-40-200 25 50 48 (2900) 4 7,2
АХ65-40-200а 24 40 48 (2900) 4 5,45
АХ65-40-200б 23,5 32 48 (2900) 4 4,27
АХ100-65-315 50 32 24 (1450) 3 8,7
АХ100-65-315а 44,5 25 24 (1450) 3 5,7
АХ100-65-315б 39 20 24 (1450) 3 4
АХ100-65-400 50 50 24 (1450) 3 16
АХ100-65-400а 44 39 24 (1450) 3 12
АХ100-65-400б 40 33 24 (1450) 3 9
АХ125-80-250 80 20 24 (1450) 4 8,6
АХ125-100-315 125 32 24 (1450) 4 17,5
АХ125-100-315а 112 26 24 (1450) 4 13,5
АХ125-100-315б 102 21,5 24 (1450) 4 10,5
АХ125-100-400 125 50 24 (1450) 4,5 28
АХ125-100-400а 112 41 24 (1450) 4,5 23
АХ125-100-400б 105 35 24 (1450) 4,5 17
АХ150-125-315 200 32 24 (1450) 6 29
АХ150-125-315а 180 27 24 (1450) 6 22
АХ150-125-315б 165 21 24 (1450) 6 15,7



Насосы химические погружные АХП (глубина погружения: 0,8м, 1,3м, 2м, 2,5м)

Типоразмер
насоса
Подача,
м ³/ч
Напор,
м
Частота
вращения,
с-1  (об/мин)
Допускаем.
кавитацион.
запас, м,
не более
Мощность,
потребляемая
насосом, кВт
АХП50-32-200 12,5 50 48(2900) 3 5,7
АХП50-32-200а 12 41 48(2900) 3 4,5
АХП50-32-200б 11,5 32 48(2900) 3 3,2
АХП65-50-160 25 32 48 (2900) 3,5 4,7
АХП65-50-160а 24,5 26 48 (2900) 3,5 3,9
АХП65-50-160б 23,5 20 48 (2900) 3,5 2,9
АХП80-65-160 50 32 48 (2900) 5 7,5
АХП80-65-160а 45 26 48 (2900) 5 5,5
АХП80-65-160б 42 20 48 (2900) 5 4
