Электродвигатель АИР: описание и характеристики.

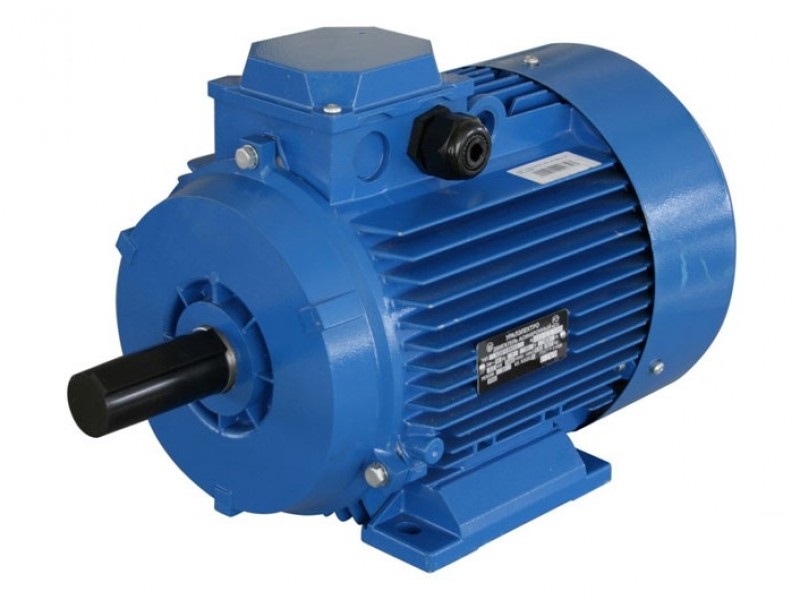

Электродвигатели АИР

Электродвигатели АИР





Электродвигатели АИР - асинхронные электродвигатели с кроткозамкнутым ротором, созданы в целях привода механизмов на открытом воздухе, под навесом (в отсутствие прямого воздействия солнечного излучения и осадков), а также в закрытых помещениях от сети переменного тока частотой 50 Гц.



Условия эксплуатации - электродвигатель АИР:

- Температура окружающей среды: от - 40°С до + 40°С ;

- Относительная влажность при температуре + 25°С – до 98%.

- Запыленность воздуха для двигателей со степенью защиты 1Р44 не более 10 мг/м3, 1Р23 не более 2 мг/м3 ;



Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию (кроме химически стойкого исполнения).



Купить электродвигатели АИР возможно в диапазоне мощностей охватывающем от 0,06 до 315 кВт.



СТРУКТУРА ОБОЗНАЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕЙ СЕРИЙ АИР

ХХХ

Х

ХХХ

Х

Х

ХХХХ

ХХ

ХХХХ

1

2

3

4

5

6

7

8



1. Название серии: АИР;
А - асинхронный,
И - разработка в рамках Интерэлектро,
Р - привязка мощности к установочно-присоединительным размерам по стандарту РС3031-71; АД, и АДТ — серийные исполнения асинхронного двигателя.



2. Конструктивные модификации: С — с повышенным скольжением, В — встраиваемые и т.д.



3. Габарит — высота оси вращения, мм - 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200.



4. Установочный размер по длине станины: S — короткая, М — средняя, L — длинная, отсутствие буквы - единые установочные размеры для статоров А и В.



5. Длина сердечника статора: А — короткая, В — длинная, при условии сохранения установоч- ного размера. Отсутствие буквы означает, что при данном установочном размере (S, M или L) выполняется только одна длина сердечника.



6. Число полюсов двигателя: 2, 4, 6, 8, 4/2, 6/4, 8/4, 16/4.



7. Признак модификации:
Б — со встроенной температурной защитой,
П — повышенной точности по установочным размерам,
С — с повышенным скольжением,

Е — со встроенным электромагнитным тормозом,
Е2 — со встроенным электромагнитным тормозом и ручным растормаживающим устройством,
РЗ — для мотор-редукторов (АИР100S4РЗ),
Ш — для промышленных швейных машин (АИР71В2Ш),
Ф — хладономаслостойкое исполнение (АИР90L4Ф),
Ж, Ж1, Ж2, Ж3 — со специальным удлиненным концом вала (для моноблочных насосов),
А3 — для привода оборудования в «чистых» помещениях и «грязных» боксах АЭС, радиационностойкие,

Х2 — химостойкое исполнение.



8. Климатическое исполнение и категория размещения по ГОСТ 15150-69: У2, У3, У5 — для эксплуатации в макроклиматических районах с умеренным климатом,

Т2 — с тропическим климатом,

УХЛ2, УХЛ4 — с умеренно холодным климатом,

ОМ2 — морское исполнение;

2 — под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков,

3 — в закрытых помещениях без искусственного регулирования климатических условий,

4 — в закрытых помещениях с искусственным регулированием климатических условий,

5 — в помещениях с повышенной влажностью





ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ АИР

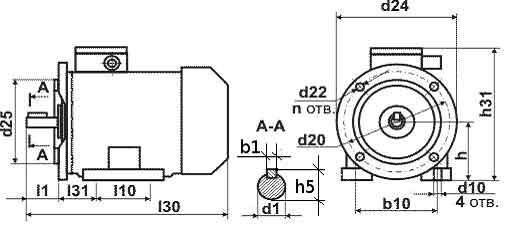

Габаритный чертеж электродвигатель АИР


Эл.двигатель Число полюсов Размеры, мм
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b10 n h h5 b1
АИР 56 А, В 2;4 218 148 140 23 71 36 11 5,8 115 10 95 90 4 56 12,5 4
АИР 63 А, В 2;4 237 161 160 30 80 40 14 7 130 10 110 100 4 63 16 5
АИР 71 А, В 2;4;6 273 188 200 40 90 45 19 7 165 12 130 112 4 71 21,5 6
АИР 80 А 2;4;6 300 207 200 50 100 50 22 10 165 11 130 125 4 80 24,5 6
АИР 80 В 2;4;6 320 207 200 50 100 50 22 10 165 11 130 125 4 80 24,5 6
АИР 90 L 2;4;6 350 217 250 50 125 56 24 10 215 14 180 140 4 90 27 8
АИР 100 S 2;4 376 227 250 60 112 63 28 12 215 14 180 160 4 100 31 8
АИР 100 L 2;4;6 420 277 250 60 140 63 28 12 215 14 180 160 4 100 31 8
АИР 112 М 2;4;6;8 475 297 300 80 140 70 32 12 265 14 230 190 4 112 35 10
АИР 132 S 4;6;8 510 345 350 80 140 89 38 12 300 19 250 216 4 132 41 10
АИР 132 М 2;4;6;8 498 325 350 80 178 89 38 12 300 19 250 216 4 132 41 10
АИР 160 S 2 625 435 350 110 178 108 42 15 300 19 250 254 4 160 45 12
АИР 160 S 4;6;8 625 435 350 110 178 108 48 15 300 19 250 254 4 160 51,5 14
АИР 160 М 2 670 435 350 110 210 108 42 15 300 19 250 254 4 160 45 12
АИР 160 М 4;6;8 670 435 350 110 210 108 48 15 300 19 250 254 4 160 51,5 14
АИР 180 S 2 700 460 400 110 203 121 48 15 350 19 300 279 4 180 51,5 14
АИР 180 S 4 700 460 400 110 203 121 55 15 350 19 300 279 4 180 59 16
АИР 180 М 2 740 460 400 110 241 121 48 15 350 19 300 279 4 180 51,5 14
АИР 180 М 4;6;8 740 460 400 110 241 121 55 15 350 19 300 279 4 180 59 16
АИР 200 М 2 775 505 450 110 267 133 55 19 400 19 350 318 8 200 59 16
АИР 200 М 4;6;8 775 505 450 140 267 133 60 19 400 19 350 318 8 200 64 18
АИР 200 L 2 775 505 450 110 305 133 55 19 400 19 350 318 8 200 59 16
АИР 200 L 4;6;8 775 505 450 140 305 133 60 19 400 19 350 318 8 200 64 18
АИР 225 М 2 835 535 550 110 311 149 55 19 500 19 450 356 8 225 59 16
АИР 225 М 4;6;8 865 535 550 140 311 149 65 19 500 19 450 356 8 225 69 18
АИР 250 S 2 880 590 550 140 311 168 65 24 500 19 450 406 8 250 69 18
АИР 250 S 4;6;8 880 590 550 140 311 168 75 24 500 19 450 406 8 250 79,5 20
АИР 250 М 2 905 590 550 140 349 168 65 24 500 19 450 406 8 250 69 18
АИР 250 М 4;6;8 905 590 550 140 349 168 75 24 500 19 450 406 8 250 79,5 20
АИР 280 S 2 1110 660 660 140 368 190 70 24 600 24 550 457 8 280 74,5 20
АИР 280 S 4;6;8 1110 660 660 170 368 190 80 24 600 24 550 457 8 280 85 22
АИР 280 М 2 1180 660 660 140 419 190 70 24 600 24 550 457 8 280 74,5 20
АИР 280 М 4;6;8 1180 660 660 170 419 190 80 24 600 24 550 457 8 280 85 22
АИР 315 S 2 1290 765 660 140 406 216 75 28 600 24 550 508 8 315 79,5 20
АИР 315 S 4;6;8;10 1290 765 660 170 406 216 90 28 600 24 550 508 8 315 95 25
АИР 315 М 2 1325 765 660 140 457 216 75 28 600 24 550 508 8 315 79,5 20
АИР 315 М 4;6;8;10 1325 765 660 170 457 216 90 28 600 24 550 508 8 315 95 25



ЭЛЕКТРОДВИГАТЕЛИ АИР - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электродвигатель

Мощность
кВт

Об/мин. Ток при
380В, А
KПД, % Kоэф.
мощн.
Iп/ Iн Масса, кг Электродвигатели
выпускавшиеся ранее
АИР 56 А2 0,18 3000 0,55 65 0,78 5 3,5 4АА56А2 4ААМ56А2
АИР 56 В2 0,25 3000 0,73 66 0,79 5 3,8 4АА56В2 4ААМ56В2
АИР 56 А4 0,12 1500 0,5 57 0,66 5 3,6 4АА56А4 4ААМ56А4
АИР 56 В4 0,18 1500 0,7 60 0,68 5 4,2 4АА56В4 4ААМ56В4
АИР 63 А2 0,37 3000 0,9 72 0,84 5 5,2 4А63А2 4АМ63А2
АИР 63 В2 0,55 3000 1,3 75 0,81 5 6,1 4А63В2 4АМ63В2
АИР 63 А4 0,25 1500 0,9 65 0,67 5 5,1 4АА63А4 4ААМ63А4
АИР 63 В4 0,37 1500 1,2 68 0,7 5 6 4АА63В4 4ААМ63В4
АИР 63 А6 0,18 1000 0,8 56 0,62 4 4,8 4АА63А6 4ААМ63А6
АИР 63 В6 0,25 1000 1,0 59 0,62 4 5,6 4АА63В6 4ААМ63В6
АИР 71 А2 0,75 3000 1,3 79 0,8 6 8,7 4А71А2 4АМ71А2
АИР 71 В2 1,1 3000 2,6 79,5 0,8 6 9,5 4А71В2 4АМ71В2
АИР 71 А4 0,55 1500 1,7 71 0,71 5 8,1 4А71А4 4АМ71А4
АИР 71 В4 0,75 1500 1,9 72 0,75 5 9,4 4А71В4 4АМ71В4
АИР 71 А6 0,37 1000 1,4 65 0,63 4,5 8,6 4А71А6 4АМ71А6
АИР 71 В6 0,55 1000 1,8 69 0,68 4,5 9,9 4А71В6 4АМ71В6
АИР 80 А2 1,5 3000 3,6 82 0,85 6,5 12,4 4А80А2
АИР 80 В2 2,2 3000 5,0 83 0,87 6,4 15,0 4А80В2
АИР 80 А4 1,1 1500 3,1 76,5 0,77 5,0 11,9 4А80А4
АИР 80 В4 1,5 1500 3,9 78,5 0,80 5,3 13,8 4А80В4
АИР 80 А6 0,75 1000 2,3 71 0,71 4,0 11,6 4А80А6
АИР 80 В6 1,1 1000 3,2 75 0,71 4,5 15,3 4А80В6
АИР 80 А8 0,27 750 1,5 58 0,59 3,5 12,8 4А80А8
АИР 80 В8 0,55 750 2,2 58 0,60 3,5 14,8 4А80В8
АИР 90 L2 3 3000 6,5 84,5 0,85 7,0 19,0 4А90L2
АИР 90 L4 2,2 1500 5,3 80 0,79 6,0 18,1 4А90L4
АИР 90 L6 1,5 1000 4,2 76 0,70 5,0 19,0 4А90L6
АИР 90 LA8 0,75 750 2,4 70 0,71 4,0 17,7 4А90LA8
АИР 90 LB8 1,1 750 3,3 74 0,72 4,5 20,5 4А90LB8
АИР 100 S2 4 3000 8,4 87 0,88 7,5 26,0 4А100S2
АИР 100 L2 5,5 3000 11,0 88 0,88 7,5 31,5 4А100L2
АИР 100 S4 3 1500 7,2 82 0,82 7,0 23,0 4А100S4
АИР 100 L4 4 1500 9,3 85 0,84 7,0 29,2 4А100L4
АИР 100 L6 2,2 1000 5,9 81,5 0,74 6,0 27,0 4А100L6
АИР 100 L8 1.5 750 4,5 76,5 0,70 3,7 24,0 4А100L8
АИР 112 М2 7,5 кВт 3000 14,7 87,5 0,88 7,5 49 4А112М2 4АМ112М2
АИР 112 М4 5,5 кВт 1500 11,3 85,5 0,86 7 49 4А112М4 4АМ112М4
АИР 112 МА6 3 кВт 1000 7,4 81 0,76 6 43 4А112МА6 4АМ112МА6
АИР 112 МВ6 4 кВт 1000 9,1 82 0,81 6 48 4А112МВ6 4АМ112МВ6
АИР 112 МА8 2,2 кВт 750 6,16 76,5 0,71 6 44 4А112МА8 4АМ112МА8
АИР 112 МВ8 3 кВт 750 7,8 79 0,74 6 49 4А112МВ8 4АМ112МВ8
АИР 132 М2 11 кВт 3000 21,1 88 0,9 7,5 78 4А132М2 4АМ132М2
АИР 132 S4 7,5 кВт 1500 15,1 87,5 0,86 7,5 70 4А132S4 4АМ132S4
АИР 132 М4 11 кВт 1500 22,2 88,5 0,85 7,5 84 4А132М4 4АМ132М4
АИР 132 S6 5,5 кВт 1000 12,3 85 0,8 7 69 4А132S6 4АМ132S6
АИР 132 М6 7,5 кВт 1000 16,5 85,5 0,81 7 82 4А132М6 4АМ132М6
АИР 132 S8 4 кВт 750 10,5 83 0,7 6 69 4А132S8 4АМ132S8
АИР 132 М8 5,5 кВт 750 13,6 83 0,74 6 82 4А132М8 4АМ132М8
АИР 160 S2 15 кВт 3000 30 88 0,86 7,5 109 4А160S2 4АМ160S2
АИР 160 М2 18,5 кВт 3000 35 90 0,88 7,5 124 4А160М2 4АМ160М2
АИР 160 S4 15 кВт 1500 29 89 0,87 7 121 4А160S4 4АМ160S4
АИР 160 М4 18,5 кВт 1500 35 90 0,89 7 137 4А160М4 4АМ160М4
АИР 160 S6 11 кВт 1000 23 87 0,82 6,5 118 4А160S6 4АМ160S6
АИР 160 М6 15 кВт 1000 31 89 0,82 7 136 4А160М6 4АМ160М6
АИР 160 S8 7,5 кВт 750 18 85 0,65 6 118 4А160S8 4АМ160S8
АИР 160 М8 11 кВт 750 26 87 0,68 6 152 4А160М8 4АМ160М8
АИР 180 S2 22 кВт 3000 41,5 90,5 0,89 7 160 4А180S2 4АМ180S2
АИР 180 М2 30 кВт 3000 55,4 91,5 0,9 7,5 180 4А180М2 4АМ180М2
АИР 180 S4 22 кВт 1500 42,5 90,5 0,87 7 170 4А180S4 4АМ180S4
АИР 180 М4 30 кВт 1500 57 92 0,87 7 190 4А180М4 4АМ180М4
АИР 180 М6 18 кВт 1000 36,9 89,5 0,85 6,5 180 4А180М6 4АМ180М6
АИР 180 М8 15 кВт 750 31,3 89 0,82 5,5 180 4А180М8 4АМ180М8
АИР 200 М2 37 кВт 3000 71 91 0,87 7 220 4А200М2 4АМ200М2
АИР 200 L2 45 кВт 3000 84 92 0,88 7,5 240 4А200L2 4АМ200L2
АИР 200 М4 37 кВт 1500 68,3 92,5 0,89 7,5 245 4А200М4 4АМ200М4
АИР 200 L4 45 кВт 1500 83,1 92,5 0,89 7,5 270 4А200L4 4АМ200L4
АИР 200 М6 22 кВт 1000 44 90 0,83 6,5 225 4А200М6 4АМ200М6
АИР 200 L6 30 кВт 1000 59,6 90 0,85 6,5 250 4А200L6 4АМ200L6
АИР 200 М8 18,5 кВт 750 39 89 0,81 6 225 4А200М8 4АМ200М8
АИР 200 L8 22 кВт 750 45,9 90 0,81 6 250 4А200L8 4АМ200L8
АИР225М2 55 кВт 3000 99,3 92,5 0,91 7,5 320 4А225М2 4АМ225М2
АИР225М4 55 кВт 1500 101 93 0,89 7 335 4А225М4 4АМ225М4
АИР225М6 37 кВт 1000 72,7 91 0,85 6,5 305 4А225М6 4АМ225М6
АИР225М8 30 кВт 750 62,2 90,5 0,81 6 305 4А225М8 4АМ225М8
АИР250S2 75 кВт 3000 134,6 93 0,91 7,5 425 4А250S2 4АМ250S2
АИР250М2 90 кВт 3000 160 93 0,91 7,5 455 4А250М2 4АМ250М2
АИР250S4 75 кВт 1500 137,8 94 0,88 7,5 450 4А250S4 4АМ250S4
АИР250М4 90 кВт 1500 163 94 0,89 7,5 480 4А250М4 4АМ250М4
АИР250S6 45 кВт 1000 87 92,5 0,85 6,5 390 4А250S6 4АМ250S6
АИР250М6 55 кВт 1000 105 92,5 0,86 6,5 430 4А250М6 4АМ250М6
АИР250S8 37 кВт 750 77,9 92,5 0,78 6 400 4А250S8 4АМ250S8
АИР250М8 45 кВт 750 93,6 92,5 0,79 6 430 4А250М8 4АМ250М8
АИР280S2 110 кВт 3000 198 93,7 0,9 7,2 590 4А280S2 4АМ280S2
АИР280М2 132 кВт 3000 235 94 0,9 8,5 620 4А280М2 4АМ280М2
АИР280S4 110 кВт 1500 196 95,3 0,87 6,5 790 4А280S4 4АМ280S4
АИР280М4 132 кВт 1500 230 95,5 0,88 6,5 885 4А280М4 4АМ280М4
АИР280S6 75 кВт 1000 137 94,5 0,86 6,5 745 4А280S6 4АМ280S6
АИР280М6 90 кВт 1000 164 94,5 0,86 6,5 780 4А280М6 4АМ280М6
АИР280S8 55 кВт 750 106 93,9 0,85 6 725 4А280S8 4АМ280S8
АИР280М8 75 кВт 750 141 93,8 0,84 6 790 4А280М8 4АМ280М8
АИР315S2 160 кВт 3000 279 94.5 0,92 7,2 1170 4А315S2 4АМ315S2
АИР315М2 200 кВт 3000 339 95 0,94 7,2 1460 4А315М2 4АМ315М2
АИР315S4 160 кВт 1500 286 94,5 0,91 5,5 1000 4А315S4 4АМ315S4
АИР315М4 200 кВт 1500 352 95,5 0,92 5,5

1200

4А315М4 4АМ315М4
АИР315S6 110 кВт 1000 200 93,5 0,9 6 880 4А315S6 4АМ315S6
АИР315М6 132 кВт 1000 239 94 0,9 6,5 1050 4А315М6 4АМ315М6
АИР315S8 90 кВт 750 173 93,5 0,85 6 880 4А315S8 4АМ315S8
АИР315М8 110 кВт 750 209 93,5 0,85 6 1050 4А315М8 4АМ315М8
АИР355S2 250 кВт 3000 433 95,3 0,92 7,1 1616 4А355S2 4АМ355S2
АИР355М2  315 кВт 3000 548 95,6 0,92 7,1 1786 4А355М2 4АМ355М2
АИР355S4 250 кВт 1500 442 95,3 0,90 6,9 1546 4А355S4 4АМ355S4
АИР355М4  315 кВт 1500 558 95,6 0,90 6,9 1862 4А355М4 4АМ355М4
АИР355S6 160 кВт 1000 292,3 94,5 0,88 6,7 1360 4А355S6 4АМ355S6
АИР355М6  200 кВт 1000 364,9 94,7 0,88 6,7 1788 4А355М6 4АМ355М6
АИР355МВ6 250 кВт 1000 454,8 94,9 0,88 6,7 1934
АИР355S8  132 кВт 750 261 93,7 0,82 6,4 1564 4А355S8 4АМ355S8
АИР355М8 160 кВт 750 314,7 94,2 0,82 6,4 1634 4А355М8 4АМ355М8
АИР355МВ8 200 кВт 750 387,4 94,5 0,82 6,4 1856
АИР355М10  110 кВт 600 230 93,2 0,78 6,0 1520 4А355М10 4АМ355М10
АИР355МВ10  132 кВт 600 275 93,5 0,78 6,0 1610







НАСОСЫ & ЭЛЕКТРОДВИГАЕТЛИ & РЕДУКТОРЫ

Украина, г. Харьков, tel. +38 066 402-42-08, tel. +38 068 488-81-08, e-mail: genprom.office@gmail.com
