Насосы НМШ, Ш - шестеренные насосы: описание и характеристики.





Шестеренный насос





Применение шестеренных насосов НМШ



Насосы НМШ, насосы Ш – это шестеренные насосы (Насос Масляный Шестеренный) перекачивающие вязкие среды, которые обладают способностью к смазыванию, такие как мазут, мало (ОМТИ и др.), нефть и т.п. В перекачиваемой среде не должно быть механических включений.



Принцип работы шестеренных насосов НМШ



Насосы шестеренные НМШ, насосы шестеренные Ш являются объемными насосами (по принципу действия). Вращение ведущего ротора и ведомого ротора насосов НМШ, Ш создает разрежение на стороне входа, таким образом перекачиваемая среда по воздействием атмосферного давления заполняет впадины между шестернями (зубьями), перемещаясь в полость нагнетания.





Состав шестеренных насосов НМШ



В состав насоса НМШ, шестеренного насоса, входят такие основные узлы как: механизм рабочий (один ведущий ротор и один ведомый ротор, втулки), корпус с задней крышкой и стойкой предохранительного и разгрузочного клапанов, торцовое уплотнение (по заказу – сальниковая набивка). Уплотнение торцовое находится в стойке и включает в себя подпятник, пяту, пружину сальника, уплотнительные кольца, кольцо упорное, втулка упорная. Предохранительный клапан насоса НМШ включает в себя: клапан, седло клапана, пружина клапана, регулировочный винт, крышка клапана, колпачок, прокладка, гайка.



Условное обозначение насосов НМШ



Пример. Насос НМШ 8-25-6,3/2,5Б-10 У3, где:

НМШ 8-25 – обозначение насоса;

6,3 – Q, м3/ч;

2,5 – P, кгс/см2;

Б – проточная часть из бронзы

10 – исполнение по электродвигателю;

У – климатическое исполнение;

3 – категория размещения.


Примечание - Материал проточной части насоса – чугун - не обозначается.

Насос НМШ, Ш - шестеренный насос с внутренними опорами на лапах;
Насос НМШФ - шестеренный с внутренними опорами фланцевый;
Насос НМШГ - шестернный насос с обогревом (охлаждением) корпуса.


Подобрать насос НМШ, узнать цену, заказать ремонт НМШ и подобрать запасные части на шестеренные насосы НМШ и насосы Ш, вы можете посетив сайт производитель насосов НМШ и насосов Ш.


Марка насоса Q,
м ³/ч
Давление
на выходе насоса, кгс/см²
N, кВт
Насос шестеренный НМШФ 0.6-25Ю 0,25 25 0.75
Насос шестеренный НМШФ 0.8-25Ю 0,63 25 1,1
Насос шестеренный НМШ 2-40-1,6/16 1,6 16 1,5
Насос шестеренный НМШ 2-40-1,6/16Б 1,6 16 1,5
Насос шестеренный НМШ 2-40-1,6/40 1,6 40 5,5
Насос шестеренный НМШ 2-40-1,6/40Б 1,6 40 5,5
Насос шестеренный НМШФ 2-40-1,6/6Б 1,6 6 1,1
Насос шестеренный НМШ 5-25-4/4 4 4 1,5
Насос шестеренный НМШ 5-25-4/4Б 4 4 1,5
Насос шестеренный НМШ 5-25-4/25 4 25 5,5
Насос шестеренный НМШ 5-25-4/25Б 4 25 5,5
Насос шестеренный НМШФ 5-25-4/4Б 4 4 2,2
Насос шестеренный НМШ 8-25-6,3/2,5 6,3 2,5 1,5
Насос шестеренный НМШ 8-25-6,3/2,5Б 6,3 2,5 1,5
Насос шестеренный НМШ 8-25-6,3/10 6,3 10 4
Насос шестеренный НМШ 8-25-6,3/10Б 6,3 10 4
Насос шестеренный НМШ 8-25-6,3/25 6,3 25 7,5
Насос шестеренный НМШ 8-25-6,3/25Б 6,3 25 7,5
Насос шестеренный НМШФ 8-25-6,3/4Б 6,3 4 2,2
Насос шестеренный НМШГ 8-25-6,3/10 6,3 10 4
Насос шестеренный НМШ12-25 10 10 11
Насос шестеренный НМШ12-25Б 10 10 11
Насос шестеренный НМШГ 20-25 14 10 7,5
Насос шестеренный НМШ 32-10-18/6 18 6 5,5
Насос шестеренный НМШ 32-10-18/6Б 18 6 5,5
Насос шестеренный Ш 20-16-18,5/6 18,5 6 7,5
Насос шестеренный Ш 40-4-19,5/4 19,5 4 5,5
Насос шестеренный Ш 40-4-19,5/4Б 19,5 4 5,5

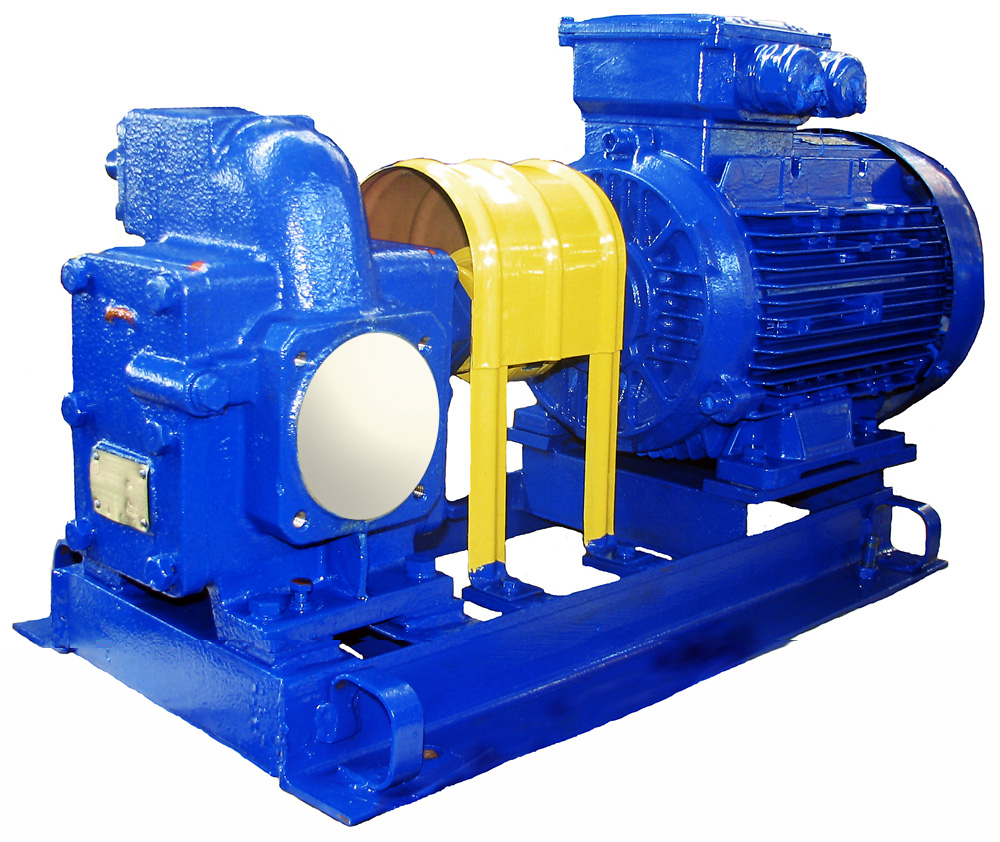

Насос шестеренный Ш 80-2,5-37,5/2,5 37,5 2,5 11
Насос шестеренный Ш 80-2,5-37,5/2,5Б 37,5 2,5 11
Насос шестеренный Ш 80-2,5-30/6 30 6 15
Насос шестеренный Ш 80-2,5-30/6Б 30 6 15
