Насос винтовой, насос одновинтовой 1В, насос трехвинтовой 3В

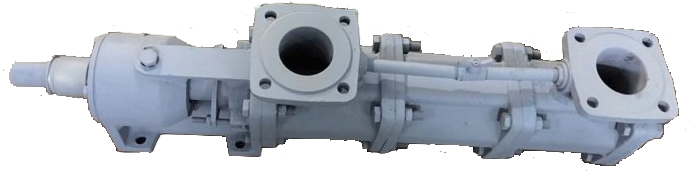

Насосы одновинтвые 1В



Насос одновинтовой типа 1В предназначен для перекачивания чистых и загрязненных жидкостей при максимальной массовой концентрации твердых частиц 5% размером до 3 мм и температурой до 323К.



Насосы одновинтовые применяются для участкового и местного водоотлива шахт, для водоотлива из зумпфов и водосборников при проведении уклонов, наклонных стволов и горизонтальных стволов и выработок. Насос может использоваться для откачки воды из котлованов, траншей и т.д.

Условное обозначение насоса 1В (агрегата) должно быть:

Насос одновинтовой 1В 6/10-4/6,3К РП-1, где:
1В 6/10 – обозначение насоса;
4 – подача насоса в агрегате, м3/ч;
6,3 – давление насоса в агрегате, кгс/см2;
К – материал проточной части насоса винтового (сталь 12Х18Н9Т);
РП – обозначение регулируемой подачи;
1 – исполнение привода.

Насосы одновинтовые 1В - общепромышленные

Марка насоса Q, м³/ч Давление
на выходе насоса, кгс/см²
N, кВт Частота вращ., об./мин.
1В6/5-5/5 5 5 3 1500
1В20/5-16/5 16 5 5,5 1500
1В20/10-16/10 16 10 11 1500
1В20/16-16/16 16 16 15 1500

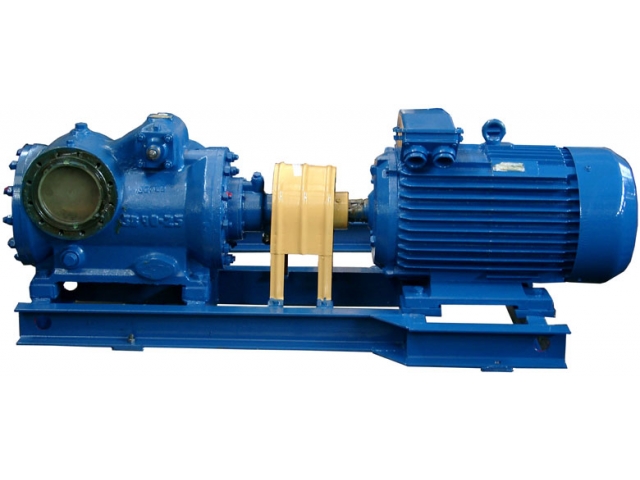

Насос трехвинтовой А1 3ВНасосы трехвинтовые 3В



Насосы трехвинтовые  предназначены для перекачивания неагрессивных жидкостей без абразивных примесей, обладающих смазывающей способностью, с кинематической вязкостью от 0,21 до 7,5 Ст (0,21 до 7,5 см2/с) и температурой до 37ЗК (100°С)(по требованию заказчика до 150°С).

Насос трехвинтовой относится к восстанавливаемым изделиям группы П вид I в климатическом исполнении У, категории размещения при эксплуатации 3 по ГОСТ 15150-69 и предназначен для работы, как в закрытых помещениях, так и вне помещений под навесом при температура окружающего воздуха от 233 до 313К (от минус 40 до +40°С).

Электронасосный агрегат может комплектоваться обычным или взрывозащищенного исполнения двигателем.



Условное обозначение насоса 3В (агрегата) должно быть:

Например: насос трехвинтовой А1 ЗВ 16/25-20/6,3Б-УЗ
А - конструктивный признак;
1 - исполнение;
38 16/25 - обозначение насоса по ГОСТ 20833-86;
20 - округленное значение подачи насоса в агрегате;
6,3 - Давление на выходе из насоса а агрегате, кгс/см2;
Б - обозначение материала проточной части насоса - бронза;
УЗ - климатическое исполнение и категория размещения при эксплуатации.





Насосы трехвинтовые 3В - морские

Марка агрегата Q, м³/ч Давление насоса, кгс/см² Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ), температура Мощность двигателя, кВт
А1 3В 0,25/25-0,4/25Б-1 0,45 25 2900 масла минеральные, нефть, мазут, дизтопливо 3…2280 (1,25…300) 80 °С 1,1
А1 3В 0,25/25-0,4/25Б 0,95
А1 3В 0,6/63-0,7/16Б 1 16 1,1
А1 3В 0,6/63-1/25Б 25 2,2
А1 3В 1,6/40-3/25Б 3,24 7,5
А1 3В 1,6/40-3/10Б* 10 3
А1 3В 1,6/40-1,3/25Б 1,3 25 1450 3
А1 3В 4/25-6,8/25Б 6,8 2900 масла минеральные, нефть, мазут, дизтопливо 3…760 (1,25…100) 100°С 7,5
А1 3В 4/25-6,8/10Б* 10 5,5
А1 3В 8/25-5/4Б 5,5 4 1450 3
А1 3В 8/25-11/10Б* 12,5 10 2900 6,1
А1 3В 8/25-11/10Б-1* 12,5 10 7,5
А1 3В 16/25-22/25Б 21,6 25 3…610 (1,25…80) 100°С 22
А1 3В 16/25-22/10Б 10 11
А1 3В 40/25-21/4Б 21 4 980 38…1460 (5…200) 80°С 7,5
А1 3В 63/25-50/4Б 50 1450 масла минеральные, дизтопливо 3…190(1,25…25) 80°С 15
А1 3В 63/25-45/6,3Б 47 6,3 22
А1 3В 125/16-50/4Б 45 4 750 масла минеральные 21…760 (3…10) 80°С 22
А1 3В 125/16-90/4Б 90 1450 22
А1 3В 125/16-90/10Б 10 45
А1 3В 320/16-125/4Б 130 4 30
А1 3В 320/16-125/10Б 126 10 75
А1 3В×2 320/16-250/4Б 255 4 55
А1 3В 400/16-80/4Б 75 4 730 30
А1 3В 400/16-160/4Б 162 1450 37
А1 3В×2 400/16-320/4Б 320 75
А1 3В×2 500/10-400/4 400 75
А1 3В 1/100-1,8/100Б-3 1,8 100 2900 масла минеральные 38…90 (5…12) 80°С 11
А1 3В 2,5/100-3/100Б-23 3,8 18,5
А1 3В 4/160-5,8/160Б 5,8 160 37
А1 3В 8/63-11/40Б 11,6 40 22
А1 3В 16/63-20/63Б 21 63 55
А1 3В 16/63-20/63Б-3 55
А1 3В 16/63-20/63Б-13 55
А2 3В 8/63-6/40Б 6,3/4,0/ 2,5/1,5 40 1450/980/ 760/480 масла минеральные, нефть, мазут, дизтопливо 3…2280 (1,25…300) 100°С 20/14/ 12,5/ 7,5

* возможна поставка насосов для перекачивания жидкостей с температурой до 150°С





Насосы трехвинтовые 3В - общепромышленные

Марка агрегата Q, м³/ч Давление насоса, кгс/см² Частота вращения, об/мин Род жидкости, вязкость, сСт (°ВУ), температура Мощность двигателя, кВт
А1 3В 4/25-6,8/25Б-1 6,84 25 2900 Нефтепродукты без мехпримесей 10-760 (1,8-100) 80 °С (150 °С ) 7,5
А1 3В 4/25-6,8/25Б-2 6,84 25
А1 3В 4/25-3,2/4Б-1 3,2 4 1450 1,5
А1 3В 4/25-3,2/4Б-2 3,2 4
А1 3В 4/25-3/25Б 3 25 5,5
А1 3В 4/25-3/25Б-1 3 25
А1 3В 4/160-4/63Б 5,8 63 2900 Масла минеральные 21-90 (3-12) 80°С 22
А1 3В 4/160-4/100Б 5,8 100 30
А3 3В 8/63-11/63Б-1 11,52 63 Масла минеральные 28-76 (4-10) 80°С
А1 3В 8/100-11/100Б-1 11,52 100 Нефтепродукты без мехпримесей 21-760 (3-100) 100°С 55
А1 3В 16/25-20/6,3Б-2 21,6 6,3 Нефтепродукты без мехпримесей 10-760 (1,9-100) 80°С 15
А1 3В 16/25-20/6,3Б-3 21,6 6,3
А1 3В 16/25-20/25Б-2 21,6 25 22
А1 3В 16/25-20/25Б-3 21,6 25
А1 3В 16/25-10/6,3Б-2 10 6,3 1500 7,5
А1 3В 16/25-10/6,3Б-3 10 6,3
А1 3В 16/25-8/25Б-2 8 25 15
А1 3В 16/25-8/25Б-3 8 25
А1 3В 16/25-20/6,3Б-4 21,6 6,3 2900 11
А1 3В 16/63-20/63Б 21 63 Масла минеральные 37-310 (5-40) 80°С 55
А2 3В 40/25-35/6,3Б-3 35 6,3 1450 Нефтепродукты без мехпримесей 10-760 (1,9-100) 80°С 15
А2 3В 40/25-35/6,3Б-4 35 6,3
А2 3В 40/25-30/25Б-3 32,4 25 45
А2 3В 40/25-30/25Б-4 32,4 25
А2 3В 40/25-35/10Б 35 10 18,5
А2 3В 63/25-45/6,3Б-1 46,8 6,3 22
А2 3В 63/25-45/6,3Б-2
А2 3В 63/25-45/25Б-1 25 55
А2 3В 63/25-45/25Б-2
А2 3В 125/16-90/6,3Б-3 90 6,3 Нефтепродукты без мехпримесей 10-760 (1,9-100) 80°С 45
А2 3В 125/16-90/16Б-2 16 110
А2 3В 125/16-90/6,3Б-2 6,3 45
А2 3В 125/16-90/6,3Б-4 6,3 55
А2 3В 125/16-90/16Б-4 16 110
А2 3В 125/16-58/10Б 58 10 980 45
А1 3В 125/25-90/6,3Б 90 6,3 1450 Нефтепродукты без мехпримесей 10-760 (1,9-100) 80°С
А1 3В 125/25-90/6,3Б-1
А1 3В 125/25-90/25Б 25 110
А1 3В 125/25-90/25Б-1 110
А1 3В 125/25-58/10Б-1 58 10 980 45
А3 3В 320/25-125/25Б 125 25 1450 Нефтепродукты без мехпримесей 21-380 (3-50) 100°С 132
А3 3В 320/25-125/25Б-1
А3 3В 8/160-8/160Б 10 160 2900 Нефтепродукты без мехпримесей 21-380(3-50) 250°С 75
А3 3В×2 320/16-250/10Б 252 10 1450 Нефтепродукты без мехпримесей 21-380 (3-50) 100°С 132 110
А3 3В×2 400/16-320/10Б 324 132
А3 3В×2 500/10-400/10Б 400 132 160
А5 3В 8/25-5/4Б 5,5 4,0 Нефтепродукты без мехпримесей 10-760 (1,9-100) 80°С 3,0
А5 3В 8/25-5/4Б-1
А5 3В 8/25-11,5/10Б 11,5 10,0 2900 7,5
А5 3В 8/25-11,5/10Б-1
А5 3В 8/25-11,5/25Б 25,0 15,0
А5 3В 8/25-11,5/25Б-1
А5 3В 40/25-35/6,3Б-4 9,7 (35) 0,63 (6,3) 1450 Нефтепродукты без мехпримесей 10-760 (1,9-100) 80°С 15
А5 3В 40/25-35/6,3Б-3 15
А5 3В 40/25-30/25Б-4 9 (32,4) 2,5 (25) 45
А5 3В 40/25-30/25Б-3 45
А5 3В 40/25-35/10Б 9,7 (35) 1,0 (10) 18,5
А5 3В 40/25-35/10Б-1 18,5
