Мотор-редукторы 3МП, редукторы 3П - планетарные редукторы - одноступенчатые, двухступенчатые, трехступенчатые: описание и характеристики.





Редукторы РМ - цилиндрические редукторы, двухступенчатые

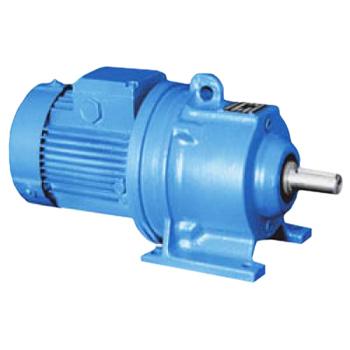

Планетарные редукторы 3П, мотор-редукторы 3МП.





Редукторы планетарные – мотор-редукторы 3МП, редукторы 3П – в зависимости от необходимого передаточного числа могут быть одноступенчатые,  двухступенчатые, трехступенчатые, предназначены для уменьшения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения.


Планетарный мотор-редуктор 3МП конструктивно представляет собой механизм, содержащий: солнечную передачу, находящуюся в центре редуктора; коронную шестерню, расположенную на периферии редуктора; сателлиты – три малые шестерни, между солнечной и коронной шестернями; водило – механически соединяющее все сателлиты, на осях которого вращаются сателлиты.


Условия применения мотор-редуктора планетарного 3МП:


• работа от сети переменного тока напряжением 220 В или 380 B частотой 50 или 60 Гц;
• режим работы S1 — продолжительный, с продолжительностью работы 8–24 ч/сут;
• нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсная;
• вращение выходных валов — в любую сторону без предпочтительностей;
• высота над уровнем моря — до 1000 м;
• внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3 ;
• климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45 °С до плюс 40 °С, или Т — тропический климат, категория размещения 2 —эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10 °С до плюс 45 °С.


Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ.
По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженного напряжения).


Пример записи обозначения мотор–редуктора:
Мотор-редуктор ЗМП–40–45–115–110УЗ, 380 В, где:
3МП — тип мотор–редуктора;
40 — типоразмер мотор–редуктора;
45 — частота вращения выходного вала, об/мин;
115 — допускаемый крутящий момент на выходном валу Н•м;
110 — конструктивное исполнение по способу монтажа;
380 — B напряжение сети.





Редукторы 3П, мотор-редукторы 3МП - планетарные редукторы - характеристики



Типоразмер редуктора Одноступенчатые Двухступенчатые Трехступенчатые
Нм кВт Нм кВт Нм кВт
мин-1

112...355

18...90

2,2...16

3П-25, ЗМП-25 38...80 1,1...1,5 68...82 0,18...0,75 71...82 0,12...0,18
3П-31,5, ЗМП-31,5 115...210 1,5...5,5 102...225 0,25...2,2 115...230 0,12...0,37
3П-40, ЗМП-40 230...375 3,0...11 225...375 0,55...3,0 210...375 0,18...0,55
3П-25, ЗМП-50 450...750 5,5...18,5 480...750 1,1...5,5 445...750 0,25...1,1
3П-63, ЗМП-63 720...1250 11...30 900...1600 2,2...15 850...1600 0,25...2,2
3П-80, ЗМП-80 1820...2560 22...75 1650...2500 4,0...30 1700...2600 0,55...4,0
3П-100, ЗМП-100 3600...4900 45...132 3500...5550 7,5...45 3000...5550 1,1...7,5
3П-125, ЗМП-125 9200...9600 110...315 9360...10200 22...110 8700...10030 4,0...18,5
3П-160, ЗМП-160 - - 13306...15121 30...132 12151...15968 5,5...22
