Насосы дозировочные НД

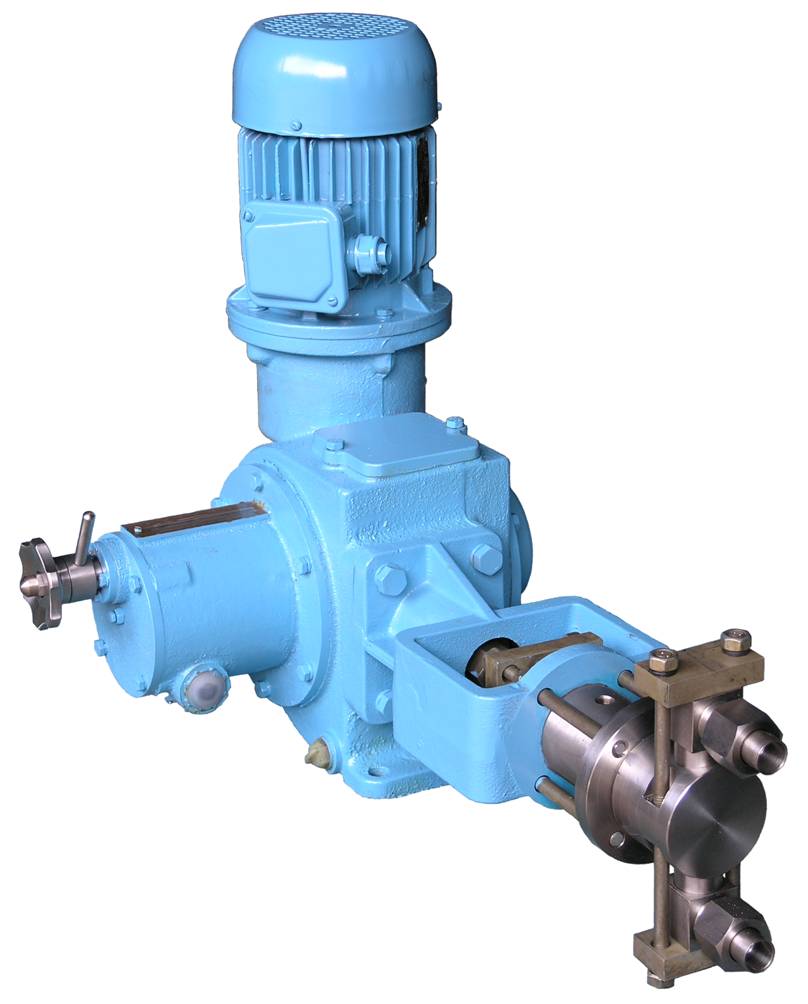

Насос НД - дозировочный плунжерный предназначен для объемного напорного
дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий с кинематической вязкостью от 8,5-10-7 до 8,5-10-4м²/с (от 0,0085 до 8 см²/с, с температурой от 258 до 473 К (от -15 до +200°С), с концентрацией твердой неабразивной фазы не более 10% по массе, с максимальной плотностью частиц до 2000 кг/м³ , с величиной зерна твердой неабразивной фазы не более 1% от диаметра условного прохода входного патрубка.



Область применения насосов дозировочных определяется стойкостью материала, из которого выполнена гидравлическая часть насоса, а также стойкостью материала уплотнений: температура жидкости при резиновых уплотнениях не должна превышать 353К (80°С).



Насосы дозировочные изготовляются в следующих исполнениях:

по назначению и конструкции - НД - насос дозировочный, НДО- то же с рубашкой обогрева (или охлаждения) гидравлической части;

по материалу проточной части - Д- из хромистых сталей типа 20X13; К- из хромо никелевых сталей типа 12Х18Н10Т;

по конструкции уплотнения плунжера - 13 без подвода охлаждающей, промывочной или затворной жидкости; 14 - с подводом охлаждающей, промывочной или затворной жидкости;

по категории точности дозирования :0,5; 1,0; 2,5; без категории точности дозирования.



Насосы НД изготовляются по степени взрывозащищенности оборудования -
А - общепромышленное исполнение;
В - взрывозащищенное исполнение.



Условное обозначение насоса дозировочного и агрегата включает:

назначение и конструктивные отличия НД или НДО;

подачу л/ч;

давление на выходе из насоса, кгс/см²;

исполнение по материалу проточной части Д или К;

исполнение по взрывозащите оборудования А или В;

категорию точности дозирования: 0,5; 1,0; 2,5 (без категории точности не обозначается);

климатическое исполнение и категорию размещения: У2, УЗ; УХЛ4;Т2 или ТЗ;



Примеры условных обозначений дозировочного насоса с подачей 1000л/ч, давлением на выходе 10кгс/см², проточной частью из хромоникелевой стали типа 12Х18Н10Т, с подводом к уплотнению плунжера охлаждающей, промывочной или затворной жидкости, категорией точности дозирования 2.5, в климатическом исполнении УЗ:
НД 1000/10 К14 А - 2,5 - УЗ;



то же с рубашкой обогрева (охлаждения) гидравлической части:
НДО 1000/10 К14 А-2,5-УЗ;



агрегата с указанными насосами и электродвигателем во взрывозащищенном исполнении:
НД 1000/10К14 В-2,5-УЗ; НДО 1000/10 К14 В - 2,5 - УЗ.





Насосы дозировочные НД- характеристики

Типоразмер насоса (агрегата, установки)	Подача л/час	Давление на выходе насоса кгс/см2	Исполнения	Мощность кВт	Частота вращения Об/мин.	Масса, кг
НД 0,1/63	0,1	63	Д(К)13	-	-	23
НД 0,25/63	0,25	63	Д(К)14(24)А Д(К)14(24)В	0,18	1000	27 38,5
НД 0,4/63	0,4	63	Д(К)14(24)А Д(К)14(24)В	0,25	1500	27 38,5
НД 0,63/63	0,63	63	Д(К)13	-	-	25
НД 0,63/63	0,63	63	Д(К)14(24)А Д(К)14(24)В	0,25	1500	27 38,5
НД 1/40	1	40	Д(К)14(24)А Д(К)14(24)В	0,18	1000	27 38,5
НД 1/63	1	63	Д(К)14(24)А Д(К)14(24)В	0,25	1500	27 38,5
НД 1,6/63	1,6	63	Д(К)14(24)А Д(К)14(24)В	0,25	1500	27 38,5
НД 1,6/320	1,6	320	Д(К)14(24)А Д(К)14(24)В	0,18	1000	30,5 42
НД 2,5/200	2,5	200	Д(К)14(24)А Д(К)14(24)В	0,18	1000	30 42
НД 2,5/400	2,5	400	Д(К)14(24)А Д(К)14(24)В	0,25	1500	30,5 42
НД 4/125	4	125	Д(К)14(24)А Д(К)14(24)В	0,18	1000	30,5 42,5
НД 4/250	4	250	Д(К)14(24)А Д(К)14(24)В	0,25	1500	31 42,5
НД 6,3/80	6,3	80	Д(К)14(24)А Д(К)14(24)В	0,18	1000	30,5 42,5
НД 6,3/160	6,3	160	Д(К)14(24)А Д(К)14(24)В	0,25	1500	31 42,5
НД 6,3/320	6,3	320	Д(К)14(24)А Д(К)14(24)В	0,37	1000	61,5 72,5
НД 6,3/630	6,3	630	Д(К)14(24)А Д(К)14(24)В	0,55	1500	63 72,5
НД 10/50	10	50	Д(К)14(24)А Д(К)14(24)В	0,18	1000	27,5 39
НД 10/100	10	100	Д(К)14(24)А Д(К)14(24)В	0,25	1500	27,5 39
НД 10/200	10	200	Д(К)14(24)А Д(К)14(24)В	0,37	1000	62,5 73,5
НД 10/400	10	400	Д(К)14(24)А Д(К)14(24)В	0,55	1500	61,5 72,5
НД 10/630	10	630	Д(К)14(24)А Д(К)14(24)В	1,1	1500	66 78
НД 16/32	10	32	Д(К)14(24)А Д(К)14(24)В	0,18	1000	29,5 41
НД 16/63	16	63	Д(К)14(24)А Д(К)14(24)В	0,25	1500	27,5 39
НД 16/125	16	125	Д(К)14(24)А Д(К)14(24)В	0,37	1000	62,5 74
НД 16/250	16	250	Д(К)14(24)А Д(К)14(24)В	0,55	1500	62,5 73,5
НД 16/400	16	400	Д(К)14(24)А Д(К)14(24)В	1,1	1500	67 79
НД 16/630	16	630	Д(К)14(24)А Д(К)14(24)В	1,5	1500	154 188
НД 25/20	25	20	Д(К)14(24)А Д(К)14(24)В	0,18	1000	29,5 41
НД 25/40	25	40	Д(К)14(24)А Д(К)14(24)В	0,25	1500	29,5 41
НД 25/80	25	80	Д(К)14(24)А Д(К)14(24)В	0,37	1000	61,5 72,5
НД 25/160	25	160	Д(К)14(24)А Д(К)14(24)В	0,55	1500	62,5 74
НД 25/250	25	250	Д(К)14(24)А Д(К)14(24)В	1,1	1500	67,5 79,5
НД 25/400	25	400	Д(К)14(24)А Д(К)14(24)В	1,5	1500	147 178
НД 25/630	25	630	Д(К)14(24)А Д(К)14(24)В	2,2	1500	152 188
НД 25/1100	25	1100	Д(К)14(24)А Д(К)14(24)В	3,0	1500	165 205
НД 40/12	40	12	Д(К)14(24)А Д(К)14(24)В	0,18	1000	30 41,5
НД 40/25	40	25	Д(К)14(24)А Д(К)14(24)В	0,25	1500	29,5 41
НД 40/50	40	50	Д(К)14(24)А Д(К)14(24)В	0,37	1000	59 69,5
НД 40/100	40	100	Д(К)14(24)А Д(К)14(24)В	0,55	1500	61,5 72,5
НД 40/160	40	160	Д(К)14(24)А Д(К)14(24)В	1,1	1500	67,5 79,5
НД 40/250	40	250	Д(К)14(24)А Д(К)14(24)В	1,5	1500	147 178
НД 40/400	40	400	Д(К)14(24)А Д(К)14(24)В	2,2	1500	152 188
НД 40/630	40	630	Д(К)14(24)А Д(К)14(24)В	3,0	1500	156 200
НД 63/8	63	8	Д(К)14(24)А Д(К)14(24)В	0,18	1000	30,5 42
НД 63/16	63	16	Д(К)14(24)А Д(К)14(24)В	0,25	1500	30 41,5
НД 63/32	63	32	Д(К)14(24)А Д(К)14(24)В	0.37	1000	59 69.5
НД 63/63	63	63	Д(К)14(24)А Д(К)14(24)В	0.55	1500	61.5 72.5
НД 63/100	63	100	Д(К)14(24)А Д(К)14(24)В	1.1	1500	66 78
НД 63/160	63	160	Д(К)14(24)А Д(К)14(24)В	1.5	1500	148 179
НД 63/250	63	250	Д(К)14(24)А Д(К)14(24)В	2.2	1500	153 189
НД 63/400	63	400	Д(К)14(24)А Д(К)14(24)В	3.0	1500	157 200
НД 100/10	100	10	Д(К)14(24)А Д(К)14(24)В	0.25	1500	30.5 42
НД 100/20	100	20	Д(К)14(24)А Д(К)14(24)В	0.37	1000	60 70.5
НД 100/40	100	40	Д(К)14(24)А Д(К)14(24)В	0.55	1500	62.5 73.5
НД 100/63	100	63	Д(К)14(24)А Д(К)14(24)В	1.1	1500	67 79
НД 100/100	100	100	Д(К)14(24)А Д(К)14(24)В	1.5	1500	150 180
НД 100/160	100	160	Д(К)14(24)А Д(К)14(24)В	2.2	1500	155 190
НД 100/250	100	250	Д(К)14(24)А Д(К)14(24)В	3.0	1500	160 202
НД 160/12	160	12	Д(К)14(24)А Д(К)14(24)В	0.37	1000	61 71.5
НД 160/25	160	25	Д(К)14(24)А Д(К)14(24)В	0.55	1500	63.5 74.5
НД 160/40	160	40	Д(К)14(24)А Д(К)14(24)В	1.1	1500	68 80
НД 160/63	160	63	Д(К)14(24)А Д(К)14(24)В	1.5	1500	150 180
НД 160/100	160	100	Д(К)14(24)А Д(К)14(24)В	2.2	1500	155 190
НД 160/160	160	160	Д(К)14(24)А Д(К)14(24)В	3.0	1500	160 202
НД 250/8	250	8	Д(К)14(24)А Д(К)14(24)В	0.37	1000	62 72.5
НД 250/16	250	16	Д(К)14(24)А Д(К)14(24)В	0.55	1500	64.5 75.5
НД 250/25	250	25	Д(К)14(24)А Д(К)14(24)В	1.1	1500	69 81
НД 250/40	250	40	Д(К)14(24)А Д(К)14(24)В	1.5	1500	71 80
НД 250/63	250	63	Д(К)14(24)А Д(К)14(24)В	2.2	1500	145 180
НД 250/100	250	100	Д(К)14(24)А Д(К)14(24)В	3,0	1500	150 192
НД 400/8	400	8	Д(К)14(24)А Д(К)14(24)В	0,55	1500	64,5 75
НД 400/10	400	10	Д(К)14(24)А Д(К)14(24)В	1,1	1500	71,5 83,5
НД 400/25	400	25	Д(К)14(24)А Д(К)14(24)В	1,5	1500	150 180
НД 400/40	400	40	Д(К)14(24)А Д(К)14(24)В	2,2	1500	155 190
НД 400/63	400	63	Д(К)14(24)А Д(К)14(24)В	3,0	1500	160 202
НД 630/10	630	10	Д(К)14(24)А Д(К)14(24)В	1,1	1500	152 182
НД 630/16	630	16	Д(К)14(24)А Д(К)14(24)В	1,5	1500	154 185
НД 630/25	630	25	Д(К)14(24)А Д(К)14(24)В	2,2	1500	159 194
НД 630/40	630	40	Д(К)14(24)А Д(К)14(24)В	3,0	1500	164 206
НД 1000/6	1000	6	Д(К)14(24)А Д(К)14(24)В	1,1	1500	163 193
НД 1000/10	1000	10	Д(К)14(24)А Д(К)14(24)В	1,5	1500	165 193
НД 1000/16	1000	16	Д(К)14(24)А Д(К)14(24)В	2,2	1500	170 205
НД 1000/25	1000	25	Д(К)14(24)А Д(К)14(24)В	3,0	1500	175 218
НД 1600/4	1600	4	Д(К)14(24)А Д(К)14(24)В	1,1	1500	168 198
НД 1600/6	1600	6	Д(К)14(24)А Д(К)14(24)В	1,5	1500	170 200
НД 1600/10	1600	10	Д(К)14(24)А Д(К)14(24)В	2,2	1500	175 210
НД 1600/16	1600	16	Д(К)14(24)А Д(К)14(24)В	3,0	1500	180 222
НД 2500/4	2500	4	Д(К)14(24)А Д(К)14(24)В	1,5	1500	175 205
НД 2500/6	2500	6	Д(К)14(24)А Д(К)14(24)В	2,2	1500	180 215
НД 2500/10	2500	10	Д(К)14(24)А Д(К)14(24)В	3,0	1500	185 228
