Насосы ЭЦВ - погружные насосы для воды: описание и характеристики.





Насосы ЭЦВ - погружные насосы для воды

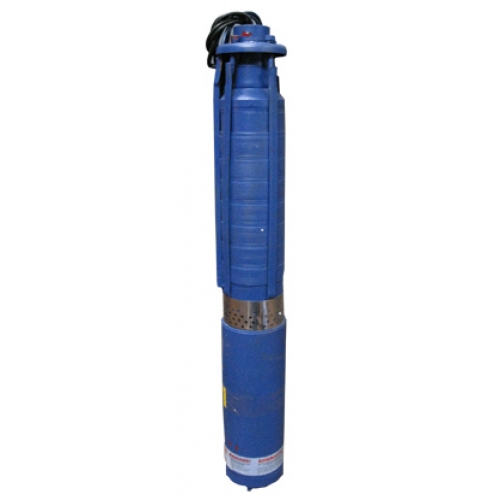

Насосы погружные ЭЦВ для воды





Погружные насосы ЭЦВ предназначены для подъема воды общей минерализацией (сухой остаток) не более 1500 мг/л, водородным показателем рН6,5-9,5, температурой до 298К (25°С) с массовой долей твердых механических примесей не более 0,01%, содержанием хлоридов не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.



Насосы ЭЦВ изготавливаются для общего применения и экспорта в климатических исполнениях УиТ.



Полный комплект установки состоит из центробежного насоса, погружного электродвигателя, токопроводящего кабеля, водоподъемного трубопровода, оборудования устья скважины (опорного устройства, задвижки, манометра с трехходовым краном) и приборами автоматики.



Насос погружной ЭЦВ подвешивается в скважине на колонне водоподъемных труб и спускается в воду так, чтобы верхний фланец клапанной коробки был ниже динамического уровня в скважине не менее, чем на 1,5 метра.

Каждая ступень скважинного погружного насоса ЭЦВ состоит из рабочего колеса, лопаточного отвода и обоймы. Вода поступает в насос ЭЦВ через корпус основания на рабочее колесо, изготавливаемое из пластмассы (ударопрочный полистирол) или бронзы.

Подшипники погружного насоса ЭЦВ смазываются откачиваемой водой. Погружной насос никогда не должен работать «всухую» - даже кратковременное включение насоса в работу без воды приводит к повреждению подшипников обмотки двигателя.

Насос ЭЦВ оснащен обратным клапаном тарельчатого или шарикового типа, который, удерживая столб воды в трубопроводе при остановках насоса, облегчает повторный запуск насосного агрегата и предохраняет от обратного вращения колес насоса и двигателя при внезапном отключении последнего.



Пример условного обозначения : ЭЦВ 6-4-90, где:

• Э - с приводом от погружного электродвигателя;
• Ц - центробежный;
• В - для подачи воды;
• 6 - максимально допустимый для данного типоразмера внутренний диаметр обсадной колонны (скважины), уменьшенный в 25 раз и округленный (мм);
• 4 - подача, м3/час;
• 90 - напор, м





Насосы погружные ЭЦВ - характеристики



Типоразмер агрегата Подача, м³/ч Напор, Н, при номинальной подаче +10% Напор в рабочей области, м Масса, кг, не более Мощность ПЭДВ, кВт Подпор, м, не менее
ЭЦВ 6-4-80 4 80 68+88 38 2,2 1
ЭЦВ 6-4-90 90 77+99 39 2,8
ЭЦВ 6-4-130 130 111+143 39 2,8
ЭЦВ 6-4-190 190 162+209 56 4
ЭЦВ 6-6,5-60 6,5 60 51+66 37 2,2
ЭЦВ 6-6,5-70 70 60+77 38 2,8
ЭЦВ 6-6,5-90 90 77+99 39 2,8
ЭЦВ 6-6,5-100 100 85+110 40 4
ЭЦВ 6-6,5-120 120 102+132 44 4
ЭЦВ 6-6,5-140 140 119+154 44 4,5
ЭЦВ 6-6,5-160 160 136+176 53 5,5
ЭЦВ 6-6,5-180 180 153+198 55 5,5
ЭЦВ 6-6,5-250 250 213+275 63 8
ЭЦВ 6-10-50 10 50 43+55 30 2,2
ЭЦВ 6-10-80 80 68+88 37 4
ЭЦВ 6-10-110 110 94+121 38 5,5
ЭЦВ 6-10-140 140 119+154 48 6,3
ЭЦВ 6-10-185 185 158+203 70 8
ЭЦВ 6-10-235 235 200+258 73 11
ЭЦВ 6-16-35 16 35 28+39 30 2,8
ЭЦВ 6-16-50 50 43+55 37 4
ЭЦВ 6-16-75 75 64+83 38 5,5
ЭЦВ 6-16-110 110 94+121 56 8
ЭЦВ 6-16-140 140 119+154 56 11
ЭЦВ 6-16-160 160 136+176 58 13
ЭЦВ 6-16-180 180 153+198 58 13
ЭЦВ 8-16-100 16 100 85+110 63 8
ЭЦВ 8-16-140 140 119+154 64 11
ЭЦВ 8-16-160 160 136+176 77 11
ЭЦВ 8-16-180 180 153+198 81 13
ЭЦВ 8-16-200 200 170+220 85 16 1
ЭЦВ 8-25-70 25 70 60+77 63 7,5
ЭЦВ 8-25-90 90 77+99 65 8
ЭЦВ 8-25-100 110 94+121 68 11
ЭЦВ 8-25-125 125 106+138 76 13
ЭЦВ 8-25-145 145 123+159 81 16
ЭЦВ 8-25-180 180 153+198 83 18
ЭЦВ 8-40-60 40 60 51+66 68 11
ЭЦВ 8-40-90 90 77+99 70 16
ЭЦВ 8-40-120 120 102+132 75 22
ЭЦВ 8-40-150 150 128+165 77 27
ЭЦВ 8-40-180 180 153+198 79 32
ЭЦВ 10-63-65 63 65 55+68 187 22 1
ЭЦВ 10-63-110 110 94+121 244 32
ЭЦВ 10-63-150 150 128+165 294 45
ЭЦВ 10-63-180 180 153+198 312 45
ЭЦВ 10-63-230 230 196+253 368 55
ЭЦВ 10-63-270 270 230+297 421 65
ЭЦВ 10-120-30 120 30 26+33 196 22
ЭЦВ 10-120-60 60 51+66 253 32
ЭЦВ 10-120-90 90 77+99 314 45
ЭЦВ 10-120-120 120 102+132 430 55
ЭЦВ 10-120-140 140 119+154 470 65
ЭЦВ 10-160-35 160 35 30+39 196 22
ЭЦВ 10-160-75 75 64+83 256 45
ЭЦВ 12-160-65 65 55+72 300 45 2
ЭЦВ 12-160-100 100 85+110 350 65
ЭЦВ 12-160-140 140 119+154 450 90
ЭЦВ 12-255-30 255 30 26+33 254 32 6
ЭЦВ 12-375-35 375 35 30+39 260 45
