Насосы ВВН - водокольцевые вакуумные насосы: описание и характеристики.







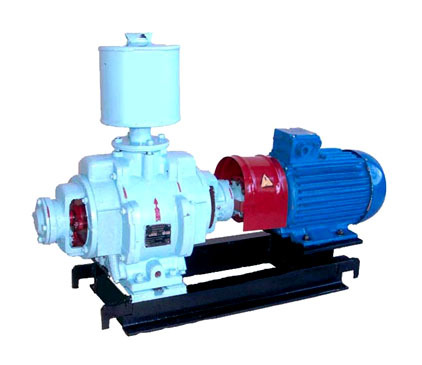

Назначение вакуумного насоса



Насос ВВН – это Вакуумный Водокольцевой Насос (далее вакуумный насос). Насосы вакуумные применяются для образования вакуума в закрытых аппаратах. Вакуумный насос может работать на воздухе и воде или на газах, парах жидкости.





Состав - насос вакуумный ВВН



Насос вакуумный ВВН состоит из следующих основных узлов: корпус, две торцовые лобовины (крышки) - левая и правая, корпусы подшипников, вал, рабочее колесо.



Устройство и работа – насос вакуумный ВВН



Корпус вакуумного насоса ВВН – цилиндрический, в котором при вращении рабочего колеса с лопатками, отбрасывается вода к стенкам корпуса насоса. Таким образом, внутри образуется вращающееся водяное кольцо, а пространство между ним и ступицей рабочего колеса называют рабочим объемом насоса. Перетекание воздуха с нагнетательной на всасывающую сторону исключает касание внутренней поверхности водяного кольца со ступицей колеса.



Создание вакуума в вакуумном насосе ВВН происходит в два этапа за один оборот рабочего колеса:

Первый полуоборот колеса. Внутренняя поверхность водяного кольца, удаляясь от ступицы, образует свободный объем между лопатками колеса, заполняемый воздухом из всасывающего патрубка через всасывающее окно в торцевой крышке корпуса насоса.

Второй полуоборот колеса. Внутренняя поверхность водяного кольца, приближаясь к ступице заставляет воздух, который находится между лопатками, сначала сжаться, после чего вытеснить сквозь нагнетательное окно в нагнетательный патрубок насоса. Такая работа обеспечивает непрерывное и равномерное перемещение воздуха из всасывающего патрубка в нагнетательный патрубок насоса вакуумного ВВН.



Монтаж вакуумного насоса - на примере вакуумного насоса ВВН1-1,5



В общепромышленном исполнении вакуумный насос должен быть установлен в горизонтальном положении и закреплен болтами к раме. При подключении двигателя необходимо следить, чтобы направление вращения совпадало со стрелкой, нанесенной на корпусе насоса. Подвод воды к вакуумному насосу должен производиться через жиклер при самовсасывании или отрегулирован запорной арматурой на расход воды по паспортным данным. Трубопровод соединяется со штуцером при помощи сварки или гибким резиновым шлангом, надежно закрепленным на штуцере при помощи хомутов. Всасывающий патрубок вакуумного насоса ВВН может быть соединен с емкостью для вакуумирования трубопроводом при помощи муфты и контргайки или гибким гофрированным шлангом с внутренним диаметром. Если в конструкции емкости для вакуума отсутствует предохранительный клапан, то его необходимо установить на трубопроводе, поскольку при расходах вакуума ниже производительности насоса, насос вакуумный будет работать в режиме повышенного вакуума с перегрузом электродвигателя.

Условное обозначение насоса ВВН (агрегата) на примере насоса ВВН1-1,5



Насос (агрегат) ВВН1-1,5 У4.2 ТУ26-06-1017-76, где

ВВН1 - вакуумный водокольцевой насос с номинальным давлением всасывания 0,04МПа

1,5 - производительность, м³/мин

У4.2 - климатическое исполнение и категория размещения





Марка насоса	Q, м³/мин	N, кВт	Частота вращ., об./мин.	Масса агрегата, кг
Вакуумный насос ВВН1-0,75	0,75	2,2	1500	105
Вакуумный насос ВВН1-1,5	1,5	5,5	1500	134
Вакуумный насос ВВН1-3	3	7,5	1500	280
Вакуумный насос ВВН1-6	6	15	1500	590
Вакуумный насос ВВН1-12	12	30	1000	890
Вакуумный насос ВВН1-25	25	55-75-90	750	1840
Вакуумный насос ВВН-50	50	110	750	-
