Насосы НМШ 5-25-4/4, НМШ 5-25-4/10, НМШ 5-25-4/25 - шестеренные насосы: описание и характеристики.







Насосы НМШ 5-25-4/4, НМШ 5-25-4/10, НМШ 5-25-4/25 - шестеренные - предназначены для перекачивания нефтепродуктов (масло, нефть, мазут, масло ОМТИ, в том числе для подачи мазута в котельных установках) без механических примесей.



По принципу действия насос НМШ 5-25-4/4, насос НМШ 5-25-4/10, насос НМШ 5-25-4/25 – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается из полости всасывания в полость нагнетания. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

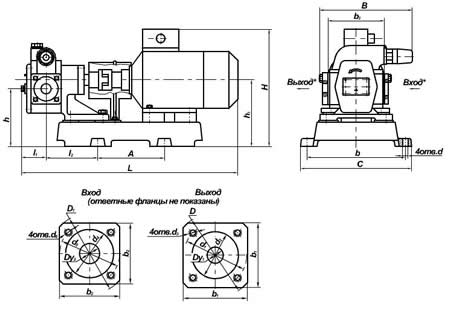

Габаритный чертеж - насос НМШ 5-25-4,0/4





Условное обозначение электронасосного агрегата должно соответствовать индексации, принятой в отрасли насосостроения.

НМШ 5-25-4,0/4Б-10 У3 ТУ 26-06-1087-84 где
НМШ 5-25 – обозначение насоса;
4,0 – подача насоса в агрегате, м3/ч;
4 – давление на выходе из насоса в агрегате, кгс/см2;
Б – материал проточной части насоса (бронза),
10 – исполнение по электродвигателю;
У – климатическое исполнение по ГОСТ 15150-69;
3 – категория размещения по ГОСТ 15150-69.

Примечание - Материал проточной части насоса – чугун - не обозначается.

Насос НМШ 5-25 - шестеренный насос с внутренними опорами на лапах;
Насос НМШФ 5-25 - шестеренный с внутренними опорами фланцевый;

Марка насоса	Q, м³/ч	Давление на выходе насоса, кгс/см²	N, кВт	Срок поставки
Насос шестеренный НМШ 5-25-4/4	4	4	1,5	1-3 дня
Насос шестеренный НМШ 5-25-4/4Б	4	4	1,5	1-15 дней
Насос шестеренный НМШ 5-25-4/25	4	25	5,5	1-3 дня
Насос шестеренный НМШ 5-25-4/25Б	4	25	5,5	1-15 дней
Насос шестеренный НМШФ 5-25-4/4Б	4	4	2,2	1-15 дней
